Voltmeter zur Überwachung der Campingbatterie

Voltmeter um die Ladung der beiden Batterien im Auto zu überwachen:

Anhand der Anzeige auf dem Voltmeter kann man erkennen, wie voll die Batterie noch ist - und zwar überwacht es die Starterbatterie und die Zweitbatterie beim Camping. Ein Instrument mit digitaler Anzeige wäre im T4 Wohnmobil besser geeignet, sieht aber nicht so toll aus ;-)

Steht die Nadel über 12 V, so ist noch Saft auf der Batterie, steht sie bei 12 V, sollte ich mal wieder fahren, um die Batterie aufzuladen. Das sind nur ungefähre Angaben, mit etwas Erfahrung kann man aber selbst mit der analogen Anzeige auf dem Instrument unten gut zurecht kommen.

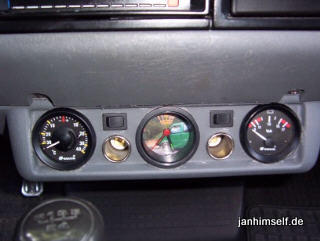

VW T4 Voltmeter Wohnmobil VW T4 Voltmeter Zweitbatterie

Material:

Equus Voltmeter
I/0/II Schalter
Kabel und Kabelschuhe

Einbau im VW T4:

bei dem guten alten Armaturenbrett des 95er T4 ist zwar genug Platz, um ein ausreichend großes Loch zu sägen (Lochsäge), eine zusätzliche Konsole ist aber besser ;-)
Da beide Batterien überwacht werden sollen, kommt auch hier ein I/0/II-Schalter zum Einsatz, der das Instrument auf beide Batt. umschaltbar macht
der +-Anschluss des Voltmeters wird mit dem mittleren Stift (1) des Schalters verbunden
an 1a am Schalter legt man + von der Zweitbatterie. Ich konnte es mir von den vorne zusätzlich eingebauten Steckdosen abholen
an 1b legt man dann am besten Zündungs-Plus von der Zentralelektrik. Dann kann man das Voltmeter immer in der Schalterstellung belassen, die die Starterbatterie prüft. Das Instrument zeigt dann automatisch an, welche Spannung diese Batterie hat, wenn der Zündschlüssel auf "Ein" gedreht wird. Ich weiß gar nicht mehr woher ich es genommen habe - also im Stromlaufplan suchen
die Masse des Voltmeters und die der dort eingebauten Birne muss man dann noch an einen Massepunkt führen (z.B. neben der Zentralelektrik)
für die Beleuchtung (also + der Birne) habe ich das bereits verlegte Kabel der Türöffnerbeleuchtung genommen. Dieses kommt vom Lichtschalter (wo es mit einer Sicherung abgesichert wurde) und führt zur Beifahrertür. Dann schaltet sich die Beleuchtung mit der anderen Instrumentenbeleuchtung ein.
schon fertig
