Aschenbecher aus dem VW Käfer für den VW T4:

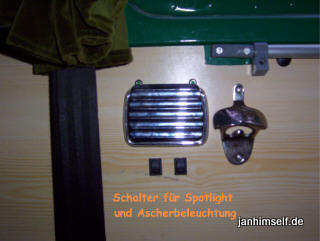

Das Partyset: Chromaschenbecher links und rechts hinten und der passende Wandflaschenöffner, auch mit Beleuchtung versehen.
Die Aschenbecher kommen ebenfalls aus dem Hause VW, und zwar vom alten Käfer. Ein kleines VW-Zeichen und die Ziffern 113 857 405 C und die Buchstaben GHG sind noch zu erkennen
Der Wandflaschenöffner soll wohl denen von der Titanic nachempfunden sein (passt ja zum Schiffsdiesel)
Und damit man im Dunkeln nicht daneben ascht, habe ich über den beiden Aschern je zwei Leuchtdioden in Chrom-Fassungen angebracht. Hinter dem Wandflaschenöffner ist eine LED versteckt, die diesen von innen heraus leuchten lässt. Leuchten tut das Ganze, entweder wenn das Fahrtlicht eingeschaltet wird, oder denn man den Umschalter unter dem Ascher betätigt (siehe Bild oben).
Hier sollte man eigentlich erkennen, wie der Ascher auf der Beifahrerseite beleuchtet wird, ist wohl etwas klein. Dafür kann man erkennen, wo er eingebaut wurde!
Elektrik des Partysets:
Material:
-
5x 12V Leuchtdioden (5mm)
-
4x Chrom-Fassungen und eine einfache Plastik-Fassung (die man ja nicht sieht) für die LEDs
-
viel Kabel
-
einen Umschalter (EIN/EIN)
-
Kabelverbindungsmaterial
Einbau:
-
die Dioden in ihren Fassungen fixieren und Löcher dafür bohren, dann Diodenfassungen in die Verkleidungsplatte einbauen, Schalter einbauen bzw. Loch ausschneiden
-
Die +Stifte der LED (die längeren) alle an ein Kabel anschließen (evtl. löten) und dieses Kabel mit dem 1 Stift in der Mitte des Umschalters verbinden
-
den Anschluss 1a am Schalter mit der Zweitbatterie verbinden. Dazu habe ich ein Kabel nach unten verlegt, weil ich dahin ja schon den Strom für den Spot verlegt habe (siehe Innenbeleuchtung)
-
den Anschluss 1b muss man jetzt mit der Instrumentenbeleuchtung verbinden, die ich schon vorne am Lichtschalter mit einer Zusatzsicherung abgezapft habe (siehe Türöffnerbeleuchtung). Das Kabel läuft durch den Kabelkanal an der Seitenwand entlang und dann an der Trittstufe weiter bis zum Lichtschalter.
-
Die Minus-Pole der Dioden müssen noch mit einem Massepunkt verbunden werden (z. B. beim Gurtaufroller)
-
Die Kabel jeweils bis zum Ascher auf der anderen Fahrzeugseite ziehen und dort auch anschließen
-
Das war's schon. Wenn man den Schalter in "Fahrtlicht"-Stellung stehen hat, schaltet sich die Beleuchtung ein, wenn das Licht eingeschaltet wird. Steht man mit dem Auto bei ausgeschaltetem Licht und möchte im Dunkeln rauchen, schaltet man um und die Beleuchtung wird über die Zweitbatterie betrieben.
